自动复位防烟防火调节阀(FYH-SFVMD)
自动复位防烟防火调节阀通常安装在既需防火又需排烟场所的通风管道上，也可用于气体灭火系统的风管上或吊装在高处顶棚内的通风空调管道上。
一、自动复位防烟防火调节阀主要功能、特点
70℃熔断器动作，阀门自动关闭
DC24V电信号输入阀门，迅速关闭
手动关闭，手动调节关闭力矩
输出关闭信号，联锁空调风机
消控中心输出DC24V电信号可使阀门自动复位到开启状态
如采用70℃形状记忆合金温感器，当阀门关闭后，不用更换温感器，可以反复使用
手动调节阀门开启角度
二、自动复位防烟防火调节阀主要技术参数
动作电压/电流：DC24V/0.5A
复位电压/电流：DC24V/0.5A
动作关闭时间：瞬时
复位开启时间：约20秒
复位过程信号：连续（复位结束自动停止）

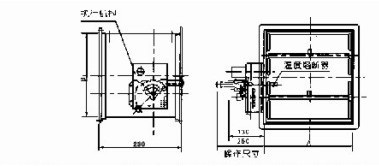

规格尺寸（A×B×L）（ΦD×L）：
矩形：400×400×320~2000×1250×320 特殊规格可定制。
圆形：Φ320×400~Φ1500
SFVMD自动复位防烟防火调节阀电路图及阀门开启-关闭-复位运行图
端子说明：
1、（+）：火灾动作电源信号线
2、（-）：动作与复位共用线
3、（-）：复位动作显示信号线
4、（+）：复位电源信号线
5、（+）：串联动作信号线
6、（+）：串联复位信号线
7、联锁控制信号线
8、联锁控制信号线
三、自动复位防烟防火调节阀操作要领
自动度为防烟防火阀，平时开启阀门时，将红球手柄拨到90°位置，让阀门处于全开，如要调节叶片角度，再拨动弹性圆柱销，然后再转动黑球调节板，转到所需调节角度时，弹性圆柱销在调节板上定位。
电动复位时，应让阀门自动复位到原来的开启位置后自动停止，严禁在复位时中断电源！
